Descripción

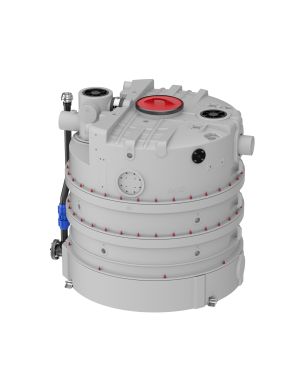

Separador de grasas, ACO modelo LIPUJET P-RD NS20/2440, para instalación en superficie, de diseño redondo, fabricado en polietileno de alta densidad (HDPE). Separador de talla nominal 20 l/s, con decantador de lodos integrado de 2440 l, capacidad de retención de grasas de 800 l y volumen total de 4070 l, con partes internas fabricadas en polietileno de alta densidad (HDPE), dimensionado y homologado según normativa EN-1825. Incluye tubería de succión directa DN65 con un Storz-75 B enlace rápido a manguera. De 2400 mm de altura y Ø1920 mm de diámetro, con conexiones de entrada y salida DN200. Incluye 2 tapas estancas a olores de Ø350mm para operaciones de revisión y mantenimento. Peso: 360 kg.
Artículo:35206230
Artículo:35206230
Características
- Separador de grasas de acuerdo a EN 1825 y DIN 4040-100.
- Conexión de entrada giratoria
- De diseño desmontable, facilitando acceso en zonas estrechas.
- Tapa para operaciones de mantenimiento estanca a olores de Ø350.
- Vaciado sin problemas de olores a través de la tubería de succión directa.
Especificaciones técnicas
Dimensiones 1
- Modelo:
- LIPUJET P-RD NS20/2440
- Peso vacío (kg):
- 360
- Peso lleno (kg):
- 4430
- Caudal (l/s):
- 20
- DN (mm):
- 200
- Decantador (L):
- 2440
- Vol. Grasas (L):
- 800
- Vol. Total (L):
- 4070
Dimensiones 2
- H1 (mm):
- 1955
- H2 (mm):
- 1855
- H3 (mm):
- 2400
- H (mm):
- 2450
- L3 (mm):
- 2130
- DN (mm):
- 200
Dimensiones 3
- 13- Abertura de inspección:
- 14- Ventilación (opcional):
- 5- Unidad de llenado (opcional):
- 6- Conector de tuberia:
- 7- Tanque:
- 8- Conjunto de fixación:
- 9- Abertura de mantenimiento:
- 10- Abertura de inspección:
- 11- Eje central:
- 12- Ventilación (opcional):
- 4- Ventanilla de inspección (opcional):
- 1- Conector de tuberia:
- 2- Succión directa:
- 3- Conexión de entrada:
