Descripción
Estación de tratamiento y reutilización de aguas grises tipo ACO GREM 1000 VE mediante tecnología de membranas fabricada en plástico reforzado con fibra de vidrio (GRP) en formato vertical para instalación enterrada. Con capacidad de agua regenerada 1000 l/día y una capacidad máxima de filtración de 2000 l/día en cumplimiento de la norma UNE-EN 16941-2:2021 y el Real Decreto 1085/2024. Solución formada por 1 equipo de dimensiones 1620mm de largo, 1842mm de ancho y 1900mm de alto. Con conexión de entrada DN110, salida DN63 y rebosadero DN110 y con 3 tapas de acceso al interior del equipo, 1 tapa de dimensiones 667x495mmrealizada en plástico reforzado con fibra de vidrio (GRP) y 2 tapas de dimensiones 1xØ410 1xØ313mm realizadas en polietileno. Incluye desbaste, soplante de membrana, sistema de cloración y panel de control. Potencia total instalada: 173w Peso: 283,2 kg.
Código:0PK00774
Código:0PK00774
Características
Ayuda a la conservación del medio ambiente.
- Equipo compacto: Desbaste, oxidación, filtración por membranas, cloración y acumulación en un solo equipo.
- Beneficios
- Reducción del consumo de agua potable de la red del edificio.
- Solución sostenible y gran ahorro económico.
Áreas de aplicación
- Equipo de tratamiento de aguas grises mediante filtración de membranas aplicado en edificación:
- Descarga de cisternas WC.
- Riego de jardineria por aspersión.
- Limpieza de exteriores.
Desbaste
- Fabricado en PVC.
- Filtro de paso de 1mm.
Aportación de aire mediante compresor.
- Sistema de boyas para marcha-paro.
- Membranas de ultrafiltración de 0,1 micras de paso.
- Potencia total 173W.
- Consumo eléctrico máximo de 2,9kWh/m³.
- Descomposición biológica de la materia orgánica.
- Biorreactor de membranas
Cloración y acumulación
- Depósito auxiliar circular para la cloración de 100L 580mm de diámetro y 600mm de altura.
- Sistema de boyas para el agua tratada
Cuadro eléctrico
- Corriente monofásica 230 V
Calidades del efluente
- DBO5 (mg/l)<15
- DQO (mg/l)<50
- SS (mg/l) <2
- Turbidez (UNT) <1
- Escherichia Coli (UFC/100 ml) 0
- Huevos de nematodos (huevo/10 l) <1
Reducción
- DBO5 (%) = 90
- DQO (%) = 83
- SS (%) = 98
- Turbidez (%) = 99
- Los equipos se han diseñado para tratar las aguas residuales con la siguiente composición: DBO5: 400ppm, DQO: 600ppm, SS: 450ppm
Etapas de funcionamiento:
- 1- Desbaste: Consiste en retirar los sólidos que pueda arrastrar el agua, principalmente pelos, que puedan dañar las membranas.
- 2- Oxidación biológica: En el reactor biológico tiene lugar la descomposición biológica de la materia orgánica gracias a la aportación de aire y a la generación de microorganismos aerobios.
- 3- Filtración: Se produce la separación sólido-líquido por filtración mediante tecnología de membranas. Mediante un sistema de succión se ejerce una presión de vacío en las membranas creándose un flujo fuera-dentro de modo que el agua penetra a través de las membranas, quedando los sólidos y las bacterias en la pared exterior. Los difusores crean un flujo de aire ascendente que permite limpiar la superficie de la pared exterior de las membranas y aseguran condiciones aerobias.
- 4- Cloración y acumulación: El agua tratada es clorada mediante la dosificación de hipoclorito sódico permitiendo conservar las propiedades sanitarias del efluente asegurando la reutilización de las aguas y posteriormente se almacena en el compartimiento de acumulación.
Especificaciones técnicas

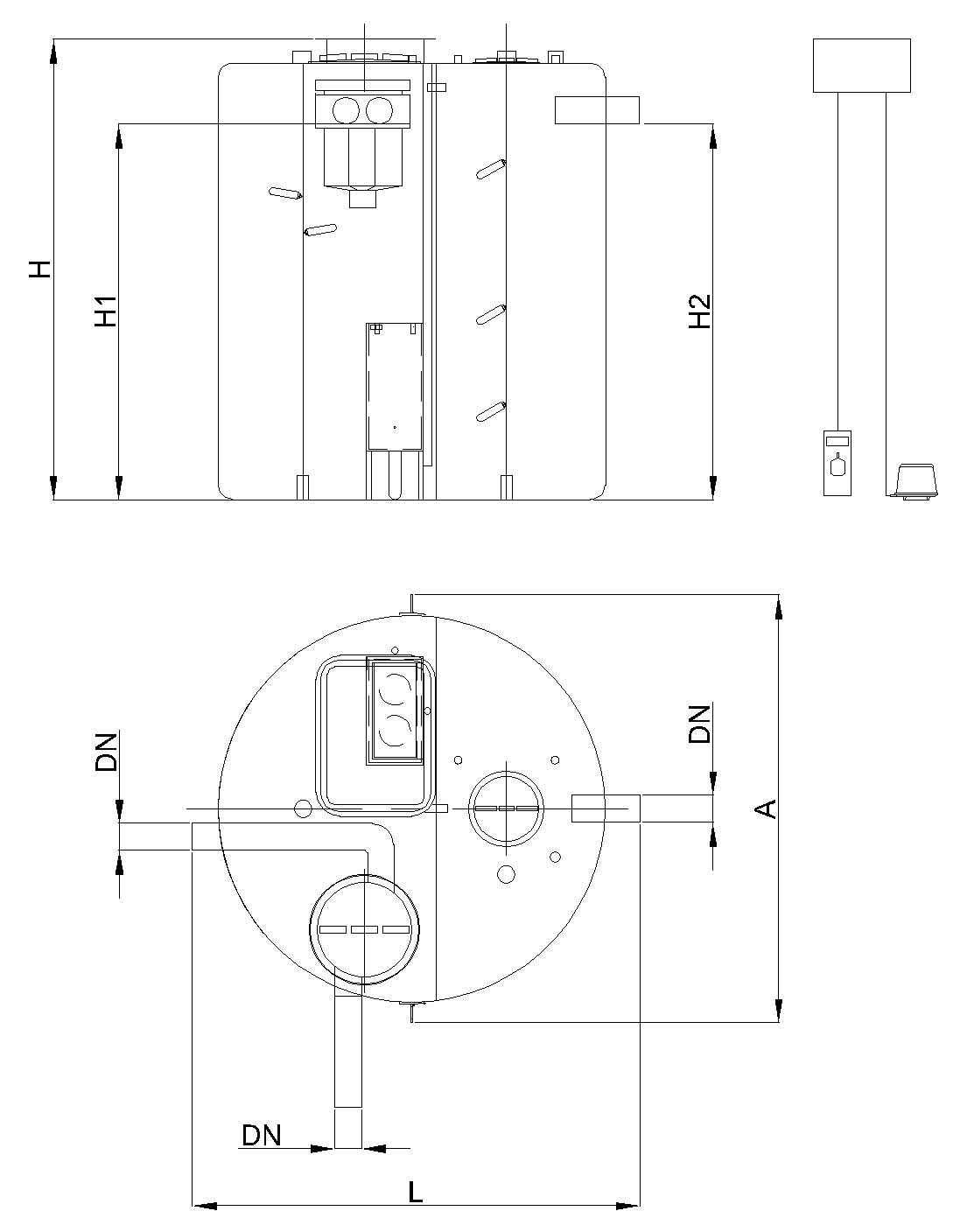

Dimensiones 1
- Modelo:
- GREM 1000 VE
- Aguas regeneradas
(l/día): - 1000
- Filtración
(l/día): - 2000
- Peso
(Kg): - 283,2
Dimensiones 2
- L
(mm): - 1620
- A
(mm): - 1842
- H
(mm): - 1900
- H1
(mm): - 1550
- H2
(mm): - 1550
- DN
(mm): - 110
Fichas técnicas
Manuales y secciones de instalación
Certificados
