Descripción
Estación de tratamiento y reutilización de aguas grises tipo ACO GREM 10000 E mediante tecnología de membranas fabricada en plástico reforzado con fibra de vidrio (GRP) en formato horizontal para instalación enterrada. Con capacidad de agua regenerada 10000 l/día y una capacidad máxima de filtración de 20000 l/día en cumplimiento de la norma UNE-EN 16941-2:2021 y el Real Decreto 1085/2024. Solución formada por 1 equipo de dimensiones 7410mm de largo, 2000mm de ancho y 2150mm de alto. Con conexión de entrada DN110, salida DN63 y rebosadero DN110 y con 4 tapas de acceso al interior del equipo, 1 tapa de dimensiones 1315x855mmrealizada en plástico reforzado con fibra de vidrio (GRP) y 3 tapas de dimensiones 2xØ410 1xØ567mm realizadas en polietileno. Incluye desbaste, soplante de membrana, sistema de cloración y panel de control. Potencia total instalada: 1347w Peso: 255,8 kg.
Código:0PK00466
Código:0PK00466
Características
Beneficios
- Reducción del consumo de agua potable de la red del edificio.
- Solución sostenible y gran ahorro económico.
- Ayuda a la conservación del medio ambiente.
- Equipo compacto: Desbaste, oxidación, filtración por membranas, cloración y acumulación en un solo equipo.
Áreas de aplicación
- Equipo de tratamiento de aguas grises mediante filtración de membranas aplicado en edificación:
- Descarga de cisternas WC.
- Riego de jardineria por aspersión.
- Limpieza de exteriores.
Desbaste
- Fabricado en PVC.
- Filtro de paso de 1mm.
Biorreactor de membranas
- Descomposición biológica de la materia orgánica.
- Aportación de aire mediante compresor.
- Sistema de boyas para marcha-paro.
- Membranas de ultrafiltración de 0,1 micras de paso.
- Potencia total 1347W.
- Consumo eléctrico máximo de 2,1kWh/m³.
Depósito auxiliar circular para la cloración de 100L 580mm de diámetro y 600mm de altura.
- Sistema de boyas para el agua tratada
- Cloración y acumulación
Cuadro eléctrico
- Corriente monofásica 230 V
Huevos de nematodos (huevo/10 l) <1
- Calidades del efluente
- DBO5 (mg/l)<15
- DQO (mg/l)<50
- SS (mg/l) <2
- Turbidez (UNT) <1
- Escherichia Coli (UFC/100 ml) 0
Reducción
- DBO5 (%) = 90
- DQO (%) = 83
- SS (%) = 98
- Turbidez (%) = 99
- Los equipos se han diseñado para tratar las aguas residuales con la siguiente composición: DBO5: 400ppm, DQO: 600ppm, SS: 450ppm
Etapas de funcionamiento:
- 1- Desbaste: Consiste en retirar los sólidos que pueda arrastrar el agua, principalmente pelos, que puedan dañar las membranas.
- 2- Oxidación biológica: En el reactor biológico tiene lugar la descomposición biológica de la materia orgánica gracias a la aportación de aire y a la generación de microorganismos aerobios.
- 3- Filtración: Se produce la separación sólido-líquido por filtración mediante tecnología de membranas. Mediante un sistema de succión se ejerce una presión de vacío en las membranas creándose un flujo fuera-dentro de modo que el agua penetra a través de las membranas, quedando los sólidos y las bacterias en la pared exterior. Los difusores crean un flujo de aire ascendente que permite limpiar la superficie de la pared exterior de las membranas y aseguran condiciones aerobias.
- 4- Cloración y acumulación: El agua tratada es clorada mediante la dosificación de hipoclorito sódico permitiendo conservar las propiedades sanitarias del efluente asegurando la reutilización de las aguas y posteriormente se almacena en el compartimiento de acumulación.
Especificaciones técnicas
Dimensiones 1
- Modelo:
- GREM 10000 E
- Aguas regeneradas
(l/día): - 10000
- Filtración
(l/día): - 20000
- Peso
(Kg): - 255,8

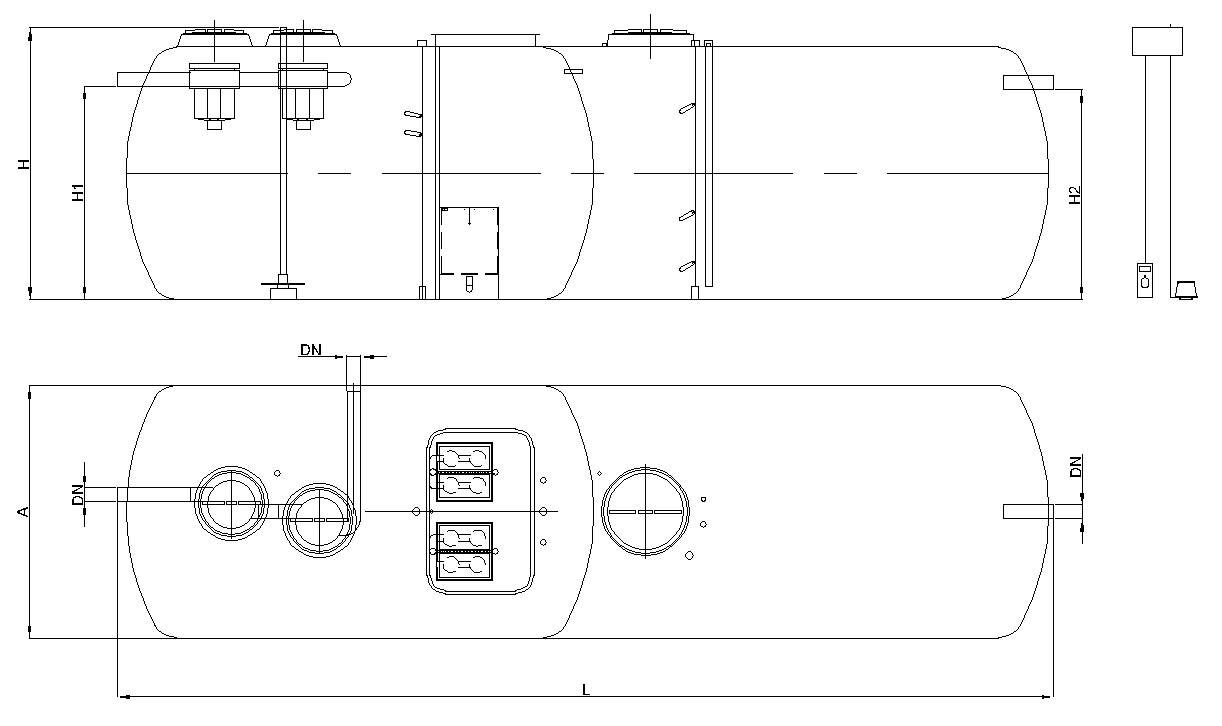

Dimensiones 2
- L
(mm): - 7410
- A
(mm): - 2000
- H
(mm): - 2150
- H1
(mm): - 1690
- H2
(mm): - 1650
- DN
(mm): - 110
