ESTACION BOMBEO MULI PRO-PE N XL DUO N-20 2KW
01755920
Proyecto: Consultar
Descripción

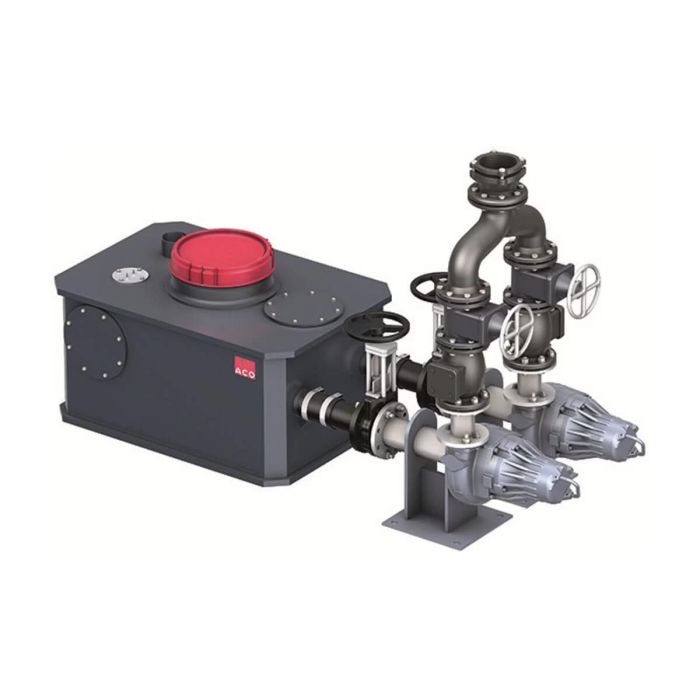

Estación de bombeo tipo ACO MULI PRO-PEN XL DUO para aguas negra. Con depósito de polietileno de alta densidad (HDPE) de 1575 l de capacidad total y un volumen útil máximo de 1135 l. Incluye conector para purga de 1½'', 1 tapa de inspección estanca Ø350 mm y kit de anclaje al pavimento contra flotabilidad. Dispone de 1 entrada vertical DN100-200, 3 entradas horizontales DN100-200, preforma para salida de ventilación DN75 y conexión de salida para tubería de presión de 100-200 que incluye 2 válvulas antirretorno de DN100 . Tiene 2 bombas trifásicas en paralelo de 400V/50Hz, con una potencia nominal de 2 kW, tensión nominal de 3,8A y una protección IP54. Capacidad de evacuación entre 5-30 l/s para unas alturas entre 2-9 m. Medidas exteriores (Ancho x Fondo x Alto) 870 x 2160 x 1375mm. Peso: 500 kg.
Artículo:01755920
Artículo:01755920
Características
Benefícios
- Plug and play
- Agarraderas ergonómicas para transporte
- Varias conexiones de entrada a distintas alturas
- Tanque de alta capacidad (hasta 1135 l)
- Componentes de alta resistencia a productos químicos
- Adecuado para instalación después del separador de grasas
- Bomba desmontable fácilmente sin necesidad de herramientas
- Diseñada para pasar por umbrales estrechos
- Poco peso: 500 kg
Areas de aplicación
- Separadores de grasas
- Lavanderias
- Duchas comunitarias
- Sótanos
Tanque de polietileno de alta densidad (HDPE)
- Conexión para purga de 1½''
- Acceso para mantenimiento con tapa estanca a olores de Ø350mm
- Kit de anclaje al pavimento antiflotación
- Conexión para bomba de membrana manual DN100-200
- 3 entradas horizontales DN100-200
- 1 entrada vertical DN100-200
- 1 preforma para ventilacion DN75
Conexión a línea de presión
- Diámetro de conexión: 100-200
Bombas para aguas residuales
- Bomba sumergible trifásica 400VV 50Hz Hz 3,8A
- Protección IP54
- Impulsor monocanal con paso libre
- 10m de cable de conexión al panel de control
Sensor de nivel
- Sensor neumático de presión con 10m de tubo flexible para medición de presión en panel de control
- (Opcional) compresor para limpieza del sensor mediante aire comprimido. Necesario para equipos aguas abajo del separador de grasas.
Panel de control
- Protección IP54
- 1.5m de cable de conexión electrica
- Señal de error por caida de tensión y por mal funcionamiento
Normativa
- Testado de acuerdo a normativa DIN EN 12050-2
Especificaciones técnicas
Dimensiones 1
- Tipo:
- N-20
- Potencia P1
(kW): - 2,3
- Potencia P2
(kW): - 2
- Consumo
(A): - 3,8
- Tensión
(V): - 400V
- Rpm:
- 1460
- Vol. útil ent. V (l):
- 1135
- Volumen total (l):
- 1575
- Peso (kg):
- 500
Dimensiones 2
- Tipo:
- N-20
- Rango altura:
- 2-9 m
- Rango Caudal:
- 5-30 l/s
- Temperatura máxima:
- 40 ºC
Dimensiones 3
- 1- Conexión de salida:
- 2- Válvula antirretorno:
- 3- Derivación en Y:
- 5- Purga:
- 6- Conexión para bomba de membrana manual:
- 7- Bombas:
- 8- Ventilación:
- 9- Entradas:
- 10 - Tapa de registro:
- 11- Anclaje antiflotabilidad:
- 12- Conexión sensor de nivel:
- 13- Pasacables:
- 14- Panel de control:
- 15- Cable de conexión:
