Descripción
Separador de hidrocarburos ACO modelo OLEOPASS C NS10/100 ST1000, para instalación enterrada, de diseño vertical fabricado en hormigón armado monolítico antiflotabilidad con recubrimiento interior. Separador de Clase I (5 ppm) según norma UNE EN 858, de talla nominal 10 l/s con sistema bypass interno para un caudal máximo de 100 l/s, con decantador de lodos integrado de 1000 l, capacidad total para hidrocarburos de 330 l y volumen total de 1847 l. El equipo dispone de conexión de entrada y salida DN400 en polietileno de alta densidad (HDPE). Incluye deflector en la entrada y salida con boya tarada a 0,90gr/cm³ para cierre automático en caso de exceso de hidrocarburos. De 2015 mm de altura y Ø1800 mm de diámetro. Peso: 4773 kg.
Características
- Separador de hidrocarburos con sistema de bypass integrado Clase I (5 ppm) según UNE EN 858 y DIN 1999-100.
- De diseño vertical fabricado en hormigón armado con recubrimiento interior.
- Con dispositivo deflector en la entrada y salida sifónica con partes internas fabricadas en HDPE.
- Incluye sección superior ajustable según profundidad de instalación y clase de carga D400.
- De directa y fácil instalación, ideal para situaciones de antiflotabilidad y capas freáticas altas.
- Solución estructuralmente reforzada y preparada para una instalación directa en el suelo a una profundidad máxima de tubería de 5,5m sin la necesidad de cualquier obra de refuerzo o complemento
Especificaciones técnicas

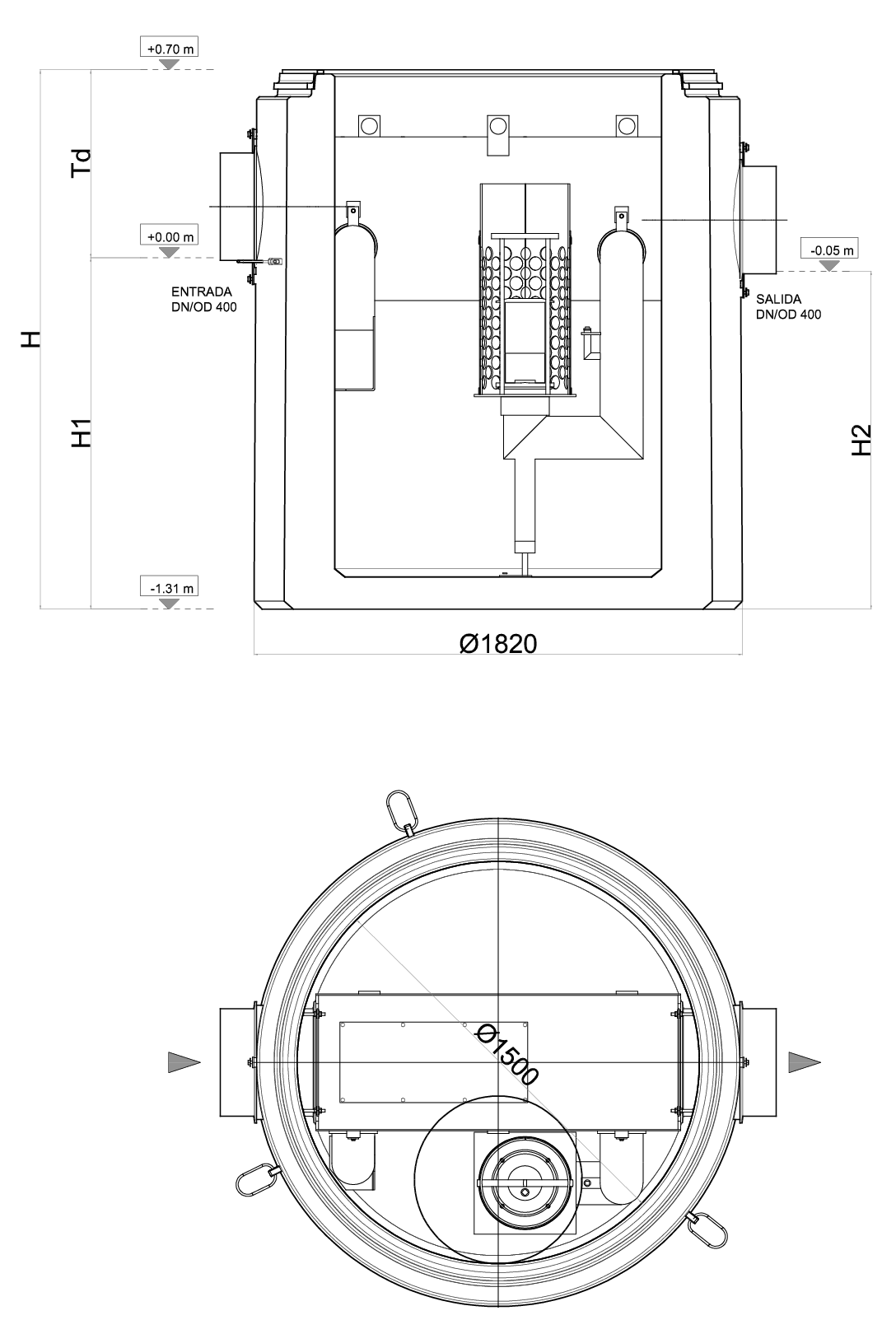

Dimensiones
- Talla nominal (l/s):
- 10
- Caudal máx By-pass (l/s):
- 100
- Capacidad Decantador (l):
- 1000
- Volumen de retención (l):
- 330
- Volumen total (l):
- 1847
- Conexiones entrada/salida:
- 400
- Peso (kg):
- 4773
- ØD1 (mm):
- Ø1500
- ØD2 (mm):
- Ø1800
- H (mm):
- 2015
- H1 (mm):
- 1295
- H2 (mm):
- 1245
- Tmin (mm):
- 720
- Tmax (mm):
- 8705
