Descrição

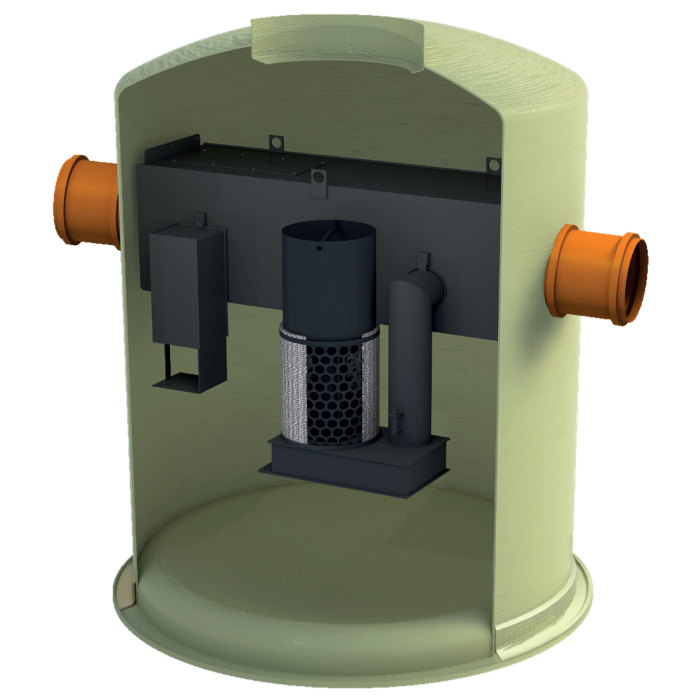

Separador de hidrocarbonetos ACO modelo OLEOPASS-G NS8/80 ST2400, para instalação enterrada, de desenho vertical fabricado em plástico com reforço de fibra de vidro (GRP). Separador da Classe I (5 ppm) de acordo com a norma UNE EN 858, de tamanho nominal 8 l/s e com sistema de by-passinterno para um caudal máximo de 80 l/s, com decantador de lamas integrado de 2400 l, capacidade total de retenção de hidrocarbonetos de 445 l e um volume total de 3685 l. O equipamento tem elementos de ligação de entrada e saída DN315/300 em plástico com reforço de fibra de vidro (GRP). Inclui deflector na entrada, filtro coalescente extraível e saída com bóia tarada a 0,90gr/cm³ para fecho automático em caso de excesso de hidrocarbonetos. De 2945 mm de altura e Ø1600 mm de diâmetro. Peso: 325 kg. Artículo:WS021005
Características
- Separador de hidrocarbonetos com sistema de bypass integrado Clase I (5 ppm) de acordo com a norma UNE EN 858.
- Desenho vertical fabricado em plástico com reforço de fibra de vidro (GRP).
- Com filtro coalescente e sistema de fechamento automático com bóia ajustada em 0,90 gr / cm³, facilmente removível.
- Com dispositivo defletor na entrada e saída sifônica com peças internas fabricadas em HDPE.
- Disponível seção superior ajustável dependendo da profundidade da instalação e classe de carga.
- Fácil instalação e manuseio.
Especificações técnicas
Dimensões
- Grandeza Nominal (l/s):
- 8
- Caudal máx By-pass (l/s):
- 80
- Capacidade Decantador (l):
- 2400
- Vol. Retenção de óleos (l):
- 445
- Volume total (l):
- 3685
- Conexões entrada/saída:
- 315/300
- Peso (kg):
- 325

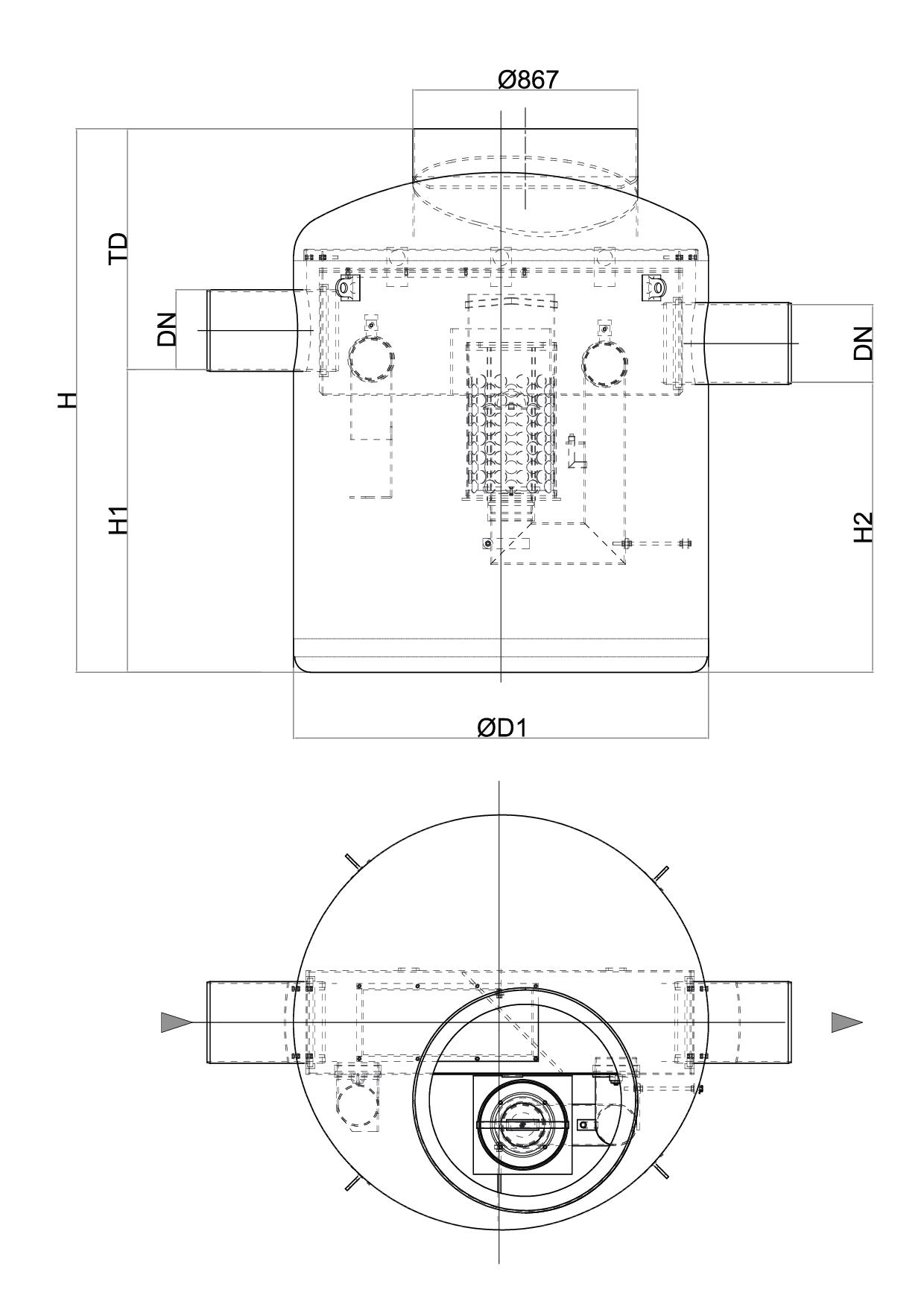

- ØD1 (mm):
- Ø1600
- ØD2 (mm):
- Ø1600
- H (mm):
- 2945
- H1 (mm):
- 2010
- H2 (mm):
- 1960
- Tmin (mm):
- 935
