SEP HIDRO ENT. OLEOPATOR G NS10-ST5200 DN160/150
WS020019
Projeto: Consultar
Descrição

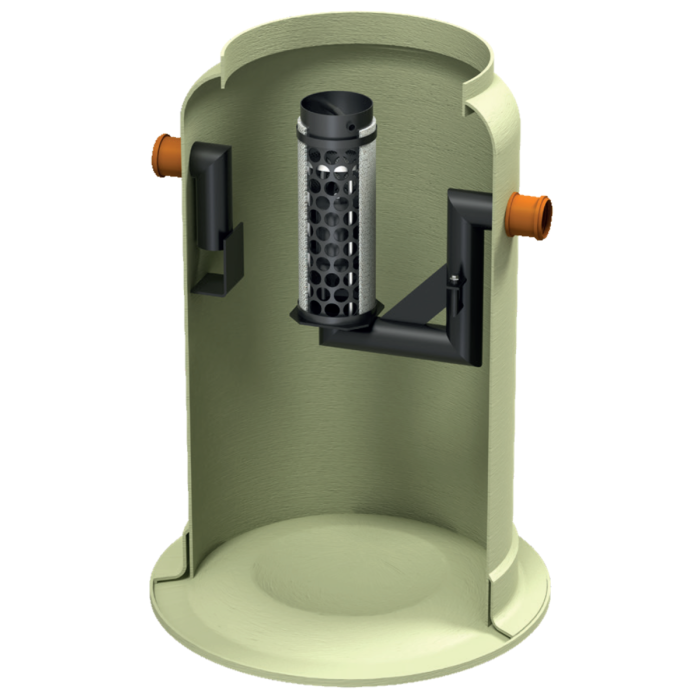

Separador de hidrocarbonetos ACO modelo OLEOPATOR-G NS10 ST5200, para instalação enterrada, de desenho vertical fabricado em plástico com reforço de fibra de vidro (GRP). Separador da Classe I (5 ppm) de acordo com a norma UNE EN 858, de tamanho nominal 10 l/s, com decantador de lamas integrado de 5200 l, capacidade total de retenção de hidrocarbonetos de 681,08 l e um volume total de 6272 l. O equipamento tem elementos de ligação de entrada e saída DN160/150 em polietileno de alta densidade (HDPE). Inclui deflector na entrada, filtro coalescente extraível e saída com bóia tarada a 0,90gr/cm³ para fecho automático em caso de excesso de hidrocarbonetos. De 3390 mm de altura e Ø2000 mm de diâmetro. Peso: 415 kg. Artículo:WS020019
Características
- Separador de hidrocarbonetos Clase I (5 ppm) de acordo com a UNE EN 858.
- Desenho vertical fabricado em plástico com reforço de fibra de vidro (GRP).
- Com filtro coalescente e sistema de fechamento automático com bóia ajustada em 0,90 gr / cm³, facilmente removível.
- Com dispositivo defletor na entrada e saída sifônica com peças internas fabricadas em HDPE.
- Disponível seção superior ajustável dependendo da profundidade da instalação e classe de carga.
- Fácil instalação e manuseio.
Especificações técnicas
Dimensões

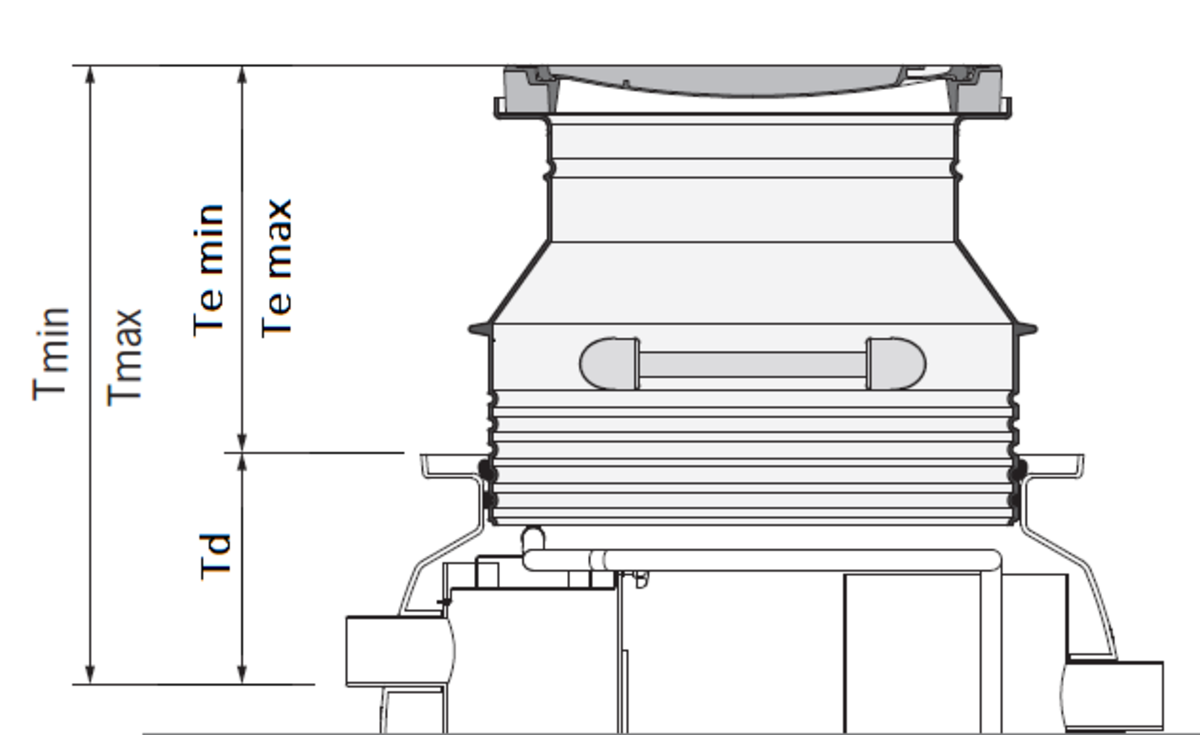

- Td (mm):
- 725
- Grandeza Nominal (l/s):
- 10
- Capacidade Decantador (l):
- 5200
- Vol. Retenção de óleos (l):
- 681,08
- Volume total (l):
- 6272
- Conexões entrada/saída:
- 160/150
- Peso (kg):
- 415

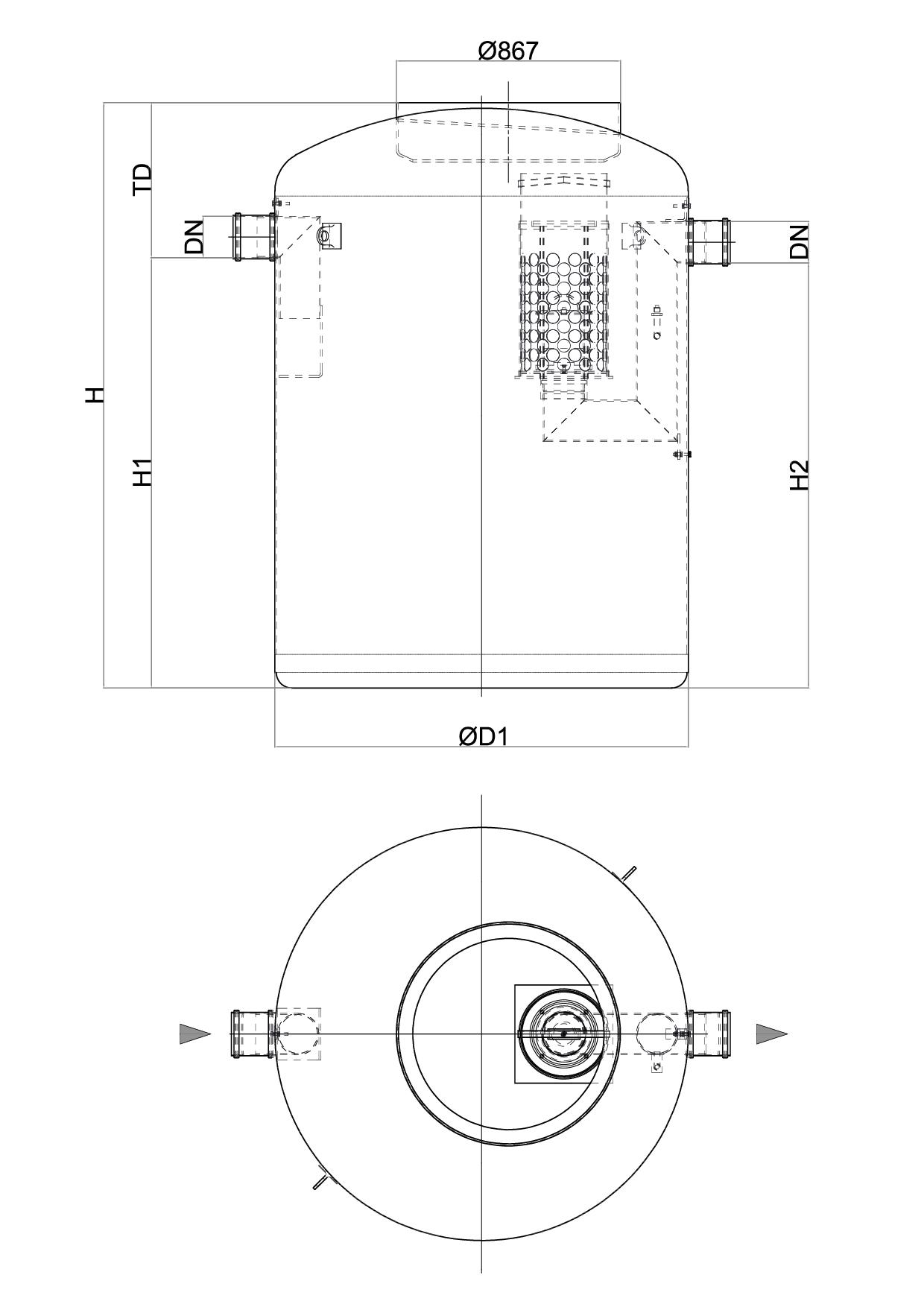

- ØD1 (mm):
- Ø2000
- H (mm):
- 3390
- H1 (mm):
- 2515
- H2 (mm):
- 2495
