CNL BOX HF VINILICO 420X450 AISI304 H:50/60 Ø142 S/H DN110 GR ENT A/D R50 C/CEST
CHF01495
205,17 €
Descrição

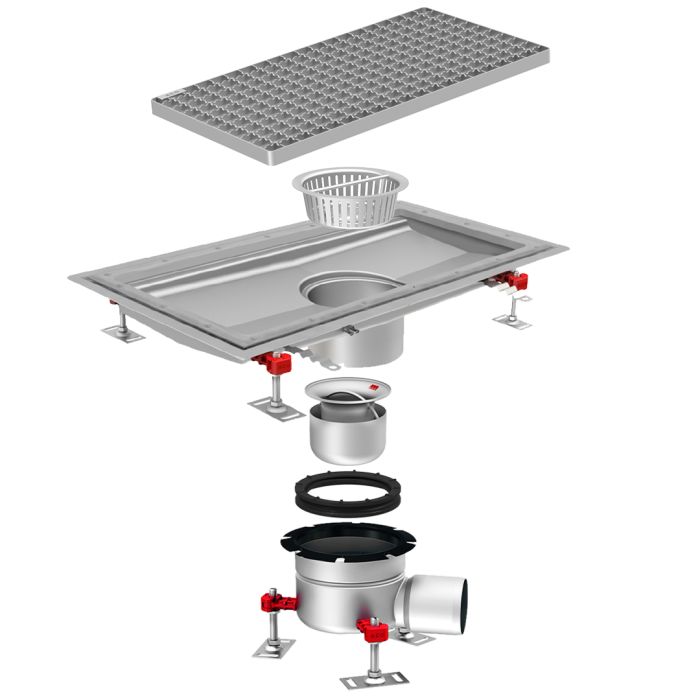

Canal ACO BOX HygieneFirst® com flanges de compressão para pavimentos vinílicos, fabricado completamente em aço inoxidável AISI 304, com 420 mm de largura e 450 mm de comprimento. Fundo com pendente a 4 águas para aumentar a velocidade de evacuação, sem bordas ou cantos para facilitar a limpeza e evitar a criação de biofilme bacteriano. Com pendente de altura mínima 50 mm e máxima 60 mm. Saída horizontal DN110 através do corpo de ralo de diâmetro Ø142 com sifão removível. Caudal de saída de 1,4-1,7 l/s. Incluí cesto com un volume de 0,4 l. Inclui grelha entramada dentada apta para classe de carga R50, com acabamento electropulido. Parafusos de nivelamento e patilhas de ancoragem ao betão, según CTE-HS-5. Peso: 12,14 kg.
Características
- Desenho higiénico de acordo com a EN-1672, EN ISO 14159 e documentação EHEDG documento 8, 13 e 44
- Testado e certificado de acordo com a EN-1253
- Acabamento do canal decapado e passivado e acabamento de la grelha electropulido
- Pendente longitudinal mínima 1%
- Cantos com 3 mm de raio mínimo para facilitar a limpeza
- Conexão a sumidouro telescópico fácil e segura
- Com flange de compressão mecânica por parafusos tipo Allen para pavimento com tela de impermeabilização.
Especificações técnicas
Dimensões 1
- Modelo:
- HygieneFirst®
- Material:
- AISI304
- Altura canal (mm):
- 50-60
- Dim. exterior canal:
- 450x420
- Dim. total grelha (mm):
- 400x370
- Ø fundo (mm):
- Ø142
- Orientação:
- horizontal
- DN saída (mm):
- 110
- Caudal (l/s):
- 1,4-1,7
- Tipo grelha:
- entramada antiderrapante
- classe de carga:
- L15
- Peso (kg):
- 12,14
- Tipo canal:
- vinílico
Dimensões 2
- Corpo de ralo (Inclui sifão):
- 00414727 x 1 ud.
- Grelha:
- 00416868 x 1 ud.
- Cesto:
- 00416900 x 1 ud.
- Canal:
- 00446707 x 1 ud.
Dimensões 3
- H (mm):
- 60
- A (mm):
- 70,5-87,5
- B (mm):
- 179,5-196,5
- T (mm):
- 217,5-234,5
Fichas técnicas
Manuais e secções de instalação
Certificados
