CNL BOX HF VINILICO 220X2050 AISI304 H:50/60 Ø142 S/V DN110 TELA GR ENT A/D L15 C/CEST
CHF00886
2.485,55 €
Descrição

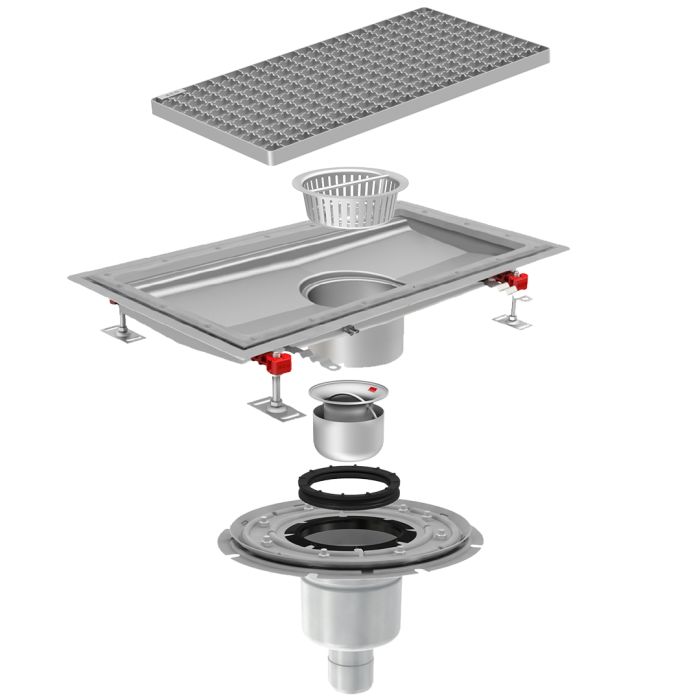

Canal ACO BOX HygieneFirst® com flanges de compressão para pavimentos vinílicos, fabricado completamente em aço inoxidável AISI 304, com 220 mm de largura e 2050 mm de comprimento. Fundo com perfil em ''V'' para aumentar a velocidade de evacuação, sem bordas ou cantos para facilitar a limpeza e evitar a criação de biofilme bacteriano. Com pendente de altura mínima 50 mm e máxima 60 mm. Saída vertical DN110 através do corpo de ralo de diâmetro Ø142 com sifão removível. Caudal de saída de 1,6-2 l/s. Incluí cesto com un volume de 0,4 l. Inclui grelha entramada dentada apta para classe de carga L15, com acabamento electropulido. Parafusos de nivelamento e patilhas de ancoragem ao betão, según CTE-HS-5. Peso: 28,8 kg.
Características
- Desenho higiénico de acordo com a EN-1672, EN ISO 14159 e documentação EHEDG documento 8, 13 e 44
- Testado e certificado de acordo com a EN-1253
- Acabamento do canal decapado e passivado e acabamento de la grelha electropulido
- Pendente longitudinal mínima 1%
- Cantos com 3 mm de raio mínimo para facilitar a limpeza
- Conexão a sumidouro telescópico fácil e segura
- Com flange de compressão mecânica por parafusos tipo Allen para pavimento com tela de impermeabilização.
Especificações técnicas
Dimensões 1
- Caudal (l/s):
- 1,6-2
- Tipo grelha:
- entramada antiderrapante
- classe de carga:
- L15
- Peso (kg):
- 28,8
- Tipo canal:
- vinílico
- Tipo corpo de ralo:
- com aro para fixação mecânica de tela impermeável
- Modelo:
- HygieneFirst®
- Material:
- AISI304
- Altura canal (mm):
- 50-60
- Dim. exterior canal:
- 2050x220
- Dim. total grelha (mm):
- 2000x170
- Ø fundo (mm):
- Ø142
- Orientação:
- vertical
- DN saída (mm):
- 110
Dimensões 2
- Grelha:
- 00416860 x 4 ud.
- Cesto:
- 00416900 x 1 ud.
- Canal:
- 00413363 x 1 ud.
- Corpo de ralo (Inclui sifão):
- 00414719 x 1 ud.
Dimensões 3
- H (mm):
- 60
- A (mm):
- 90-87,5
- B (mm):
- 199-226,5
- T (mm):
- 301-328,5
