CNL BOX HF VINILICO 320X2050 AISI304 H:50/60 Ø157 S/H DN75 GR BAR A/D R50 C/CEST
CHF00133
2.894,06 €
Descrição

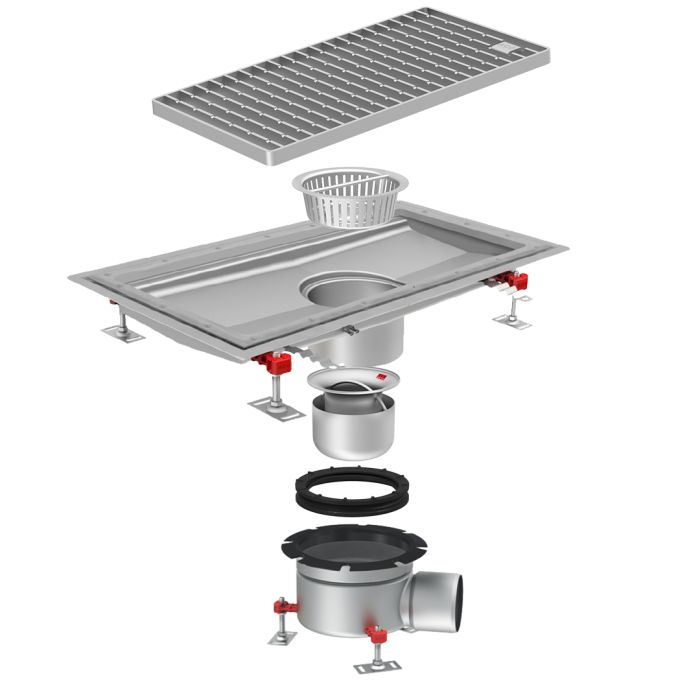

Canal ACO BOX HygieneFirst® com flanges de compressão para pavimentos vinílicos, fabricado completamente em aço inoxidável AISI 304, com 320 mm de largura e 2050 mm de comprimento. Fundo com perfil em ''V'' para aumentar a velocidade de evacuação, sem bordas ou cantos para facilitar a limpeza e evitar a criação de biofilme bacteriano. Com pendente de altura mínima 50 mm e máxima 60 mm. Saída horizontal DN75 através do corpo de ralo de diâmetro Ø157 com sifão removível. Caudal de saída de 2,6-3,3 l/s. Incluí cesto com un volume de 0,6 l. Inclui grelha barras antideslizantes apta para classe de carga R50, com acabamento electropulido. Parafusos de nivelamento e patilhas de ancoragem ao betão, según CTE-HS-5. Peso: 37,86 kg.
Características
- Desenho higiénico de acordo com a EN-1672, EN ISO 14159 e documentação EHEDG documento 8, 13 e 44
- Testado e certificado de acordo com a EN-1253
- Acabamento do canal decapado e passivado e acabamento de la grelha electropulido
- Pendente longitudinal mínima 1%
- Cantos com 3 mm de raio mínimo para facilitar a limpeza
- Conexão a sumidouro telescópico fácil e segura
- Com flange de compressão mecânica por parafusos tipo Allen para pavimento com tela de impermeabilização.
Especificações técnicas
Dimensões 1
- classe de carga:
- R50
- Peso (kg):
- 37,86
- Tipo canal:
- vinílico
- Orientação:
- horizontal
- DN saída (mm):
- 75
- Caudal (l/s):
- 2,6-3,3
- Tipo grelha:
- barras antiderrapantes
- Modelo:
- HygieneFirst®
- Material:
- AISI304
- Altura canal (mm):
- 50-60
- Dim. exterior canal:
- 2050x320
- Dim. total grelha (mm):
- 2000x270
- Ø fundo (mm):
- Ø157
Dimensões 2
- Grelha:
- 00416814 x 4 ud.
- Cesto:
- 00416904 x 1 ud.
- Canal:
- 00413392 x 1 ud.
- Corpo de ralo (Inclui sifão):
- 00408073 x 1 ud.
Dimensões 3
- H (mm):
- 60
- A (mm):
- 70-87,5
- B (mm):
- 217-244,5
- T (mm):
- 217-244,5
