SEP HIDRO ENT. OLEOPATOR C NS50-ST5000 DN315 C/TP A1 T905
C1722136
27.200 €
Descrição

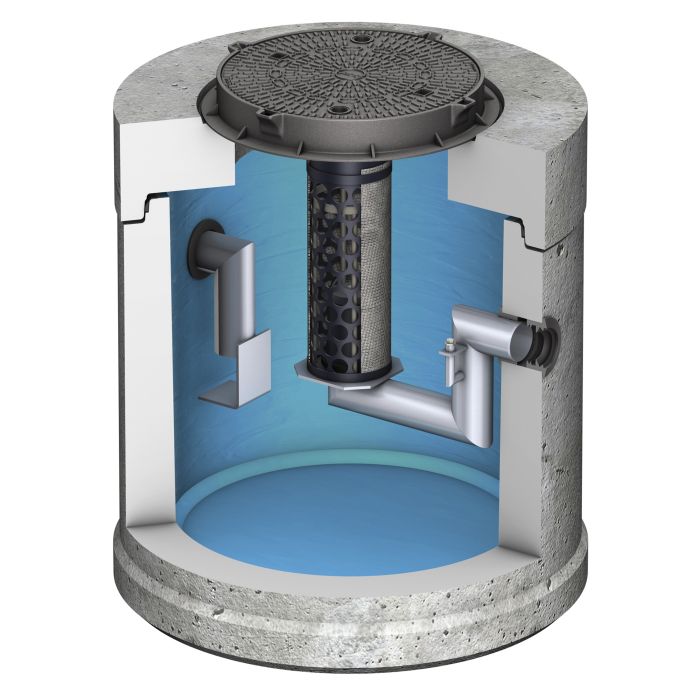

Conjunto do separador de hidrocarbonetos ACO modelo OLEOPATOR-C NS50 ST5000, para instalação enterrada, de desenho vertical fabricado em betão armado monolítico antiflutuabilidade com revestimento interno. Separador da Classe I (5 ppm) de acordo com a norma UNE EN 858, de tamanho nominal 50 l/s, com decantador de lamas integrado de 5000 l, capacidade total de retenção de hidrocarbonetos de 1350 l e um volume total de 7926 l. O equipamento tem elementos de ligação de entrada e saída DN315 em polietileno de alta densidade (HDPE). Inclui deflector na entrada, filtro coalescente extraível e saída com bóia tarada a 0,90gr/cm³ para fecho automático em caso de excesso de hidrocarbonetos. De 3210 mm de altura e Ø2440 mm de diâmetro, tem 1 boca de acesso de diâmetro (1xØ800). Incluis secção superior realizada em betão armado com tampa D400 tipo A1 em ferro fundido. Posibilidade de ajustar altura com extensões de betão. Peso total: 10603 kg.
Características
- Separador de hidrocarbonetos Clase I (5 ppm) de acordo com a UNE EN 858 e DIN 1999-100.
- Desenho vertical fabricado em betão armado com revesitmento interno.
- Com dispositivo defletor na entrada e saída sifônica com peças internas fabricadas em HDPE.
- Inclui seção superiorajustável dependendo da profundidade da instalação e classe de carga D400.
- Instalação direta e fácil, ideal para situações de antiflotabilidad e lençóis freáticos.
- Solução estruturalmente reforçada e preparada para uma instalação directa a uma profundidade máxima da tubagem de 5,5m sem necessidade de qualquer obra de reforço ou complemento.
Especificações técnicas
Dimensões 1
- Grandeza Nominal (l/s):
- 50
- Capacidade Decantador (l):
- 5000
- Vol. Retenção de óleos (l):
- 1350
- Volume total (l):
- 7926
- Conexões entrada/saída:
- 315
- Peso tanque (kg):
- 7891
- Peso total (kg):
- 10603
- ØD1 (mm):
- Ø2200
- ØD2 (mm):
- Ø2440
- H (mm):
- 3210
- H1 (mm):
- 2305
- H2 (mm):
- 2285
- L (mm):
- Ø2440
- Tmin (mm):
- 905
- Tmax (mm):
- 5525
Dimensões 2
- Artigo bacía:
- 00722136
- Artigo tampa:
- 00728028
