Descrição

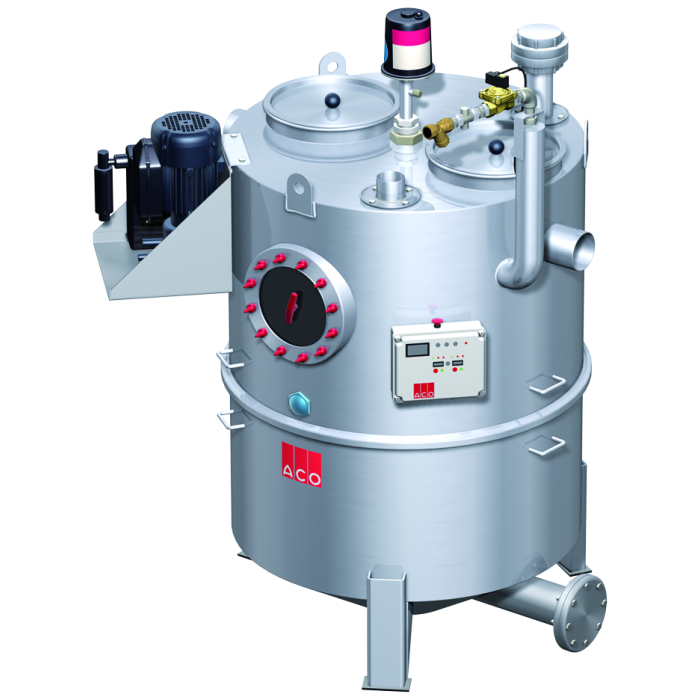

Separador de gorduras, ACO modelo LIPUJET S-RA NS10/1000, para instalação em superfície, design redondo, fabricado em aço inoxidável AISI 316. Separador de tamanho nominal 10 l/s, com decantador de lamas integrado de 1000 l, capacidade total de gorduras de 400 l e um volume total de 2250 l, com peças internas feitas em aço inoxidável AISI 316, dimensionado e aprovado de acordo com a norma EN-1825. inclui conduta de aspiração direta DN65 com um Storz-75 B de ligação rápida a mangueira, dispositivo de enchimento manual de 3/4'' com válvula de esfera para ligação a água corrente e sistema de limpeza interna hidromecânica manual que opera a 175 bar e um caudal de 13 l/min, ligação eléctrica 400V/50hz/16A/3,9kW com programa automático de limpeza e enchimento. De 1950 mm de altura e Ø1500 mm de diâmetro, com conexões de entrada e saída DN150. Inclui 2 tampas estanques a odores de Ø500mm para operações de revisão e manutenção. Peso: 385 kg.
Características
- Separador de gorduras de acordo com EN 1825 e DIN 4040-100.
- Design destacável, facilitando o acesso em áreas estreitas.
- Tampa para operações de manutenção estanque a odores de Ø500.
- Esvaziamento através de tubo de sucção direta, com sistema de limpeza e enchimento através de dispositivos de operação automática.
- Inclui janela de inspeção.
Especificações técnicas
Dimensões 1
- Peso vazio (kg):
- 385
- Peso cheio (kg):
- 2632
- Caudal (l/s):
- 10
- DN (mm):
- 150
- Decantador (L):
- 1000
- Retenção de gorduras (L):
- 400
- Capacidade Total (L):
- 2250
- Modelo:
- LIPUJET S-RA NS10/1000

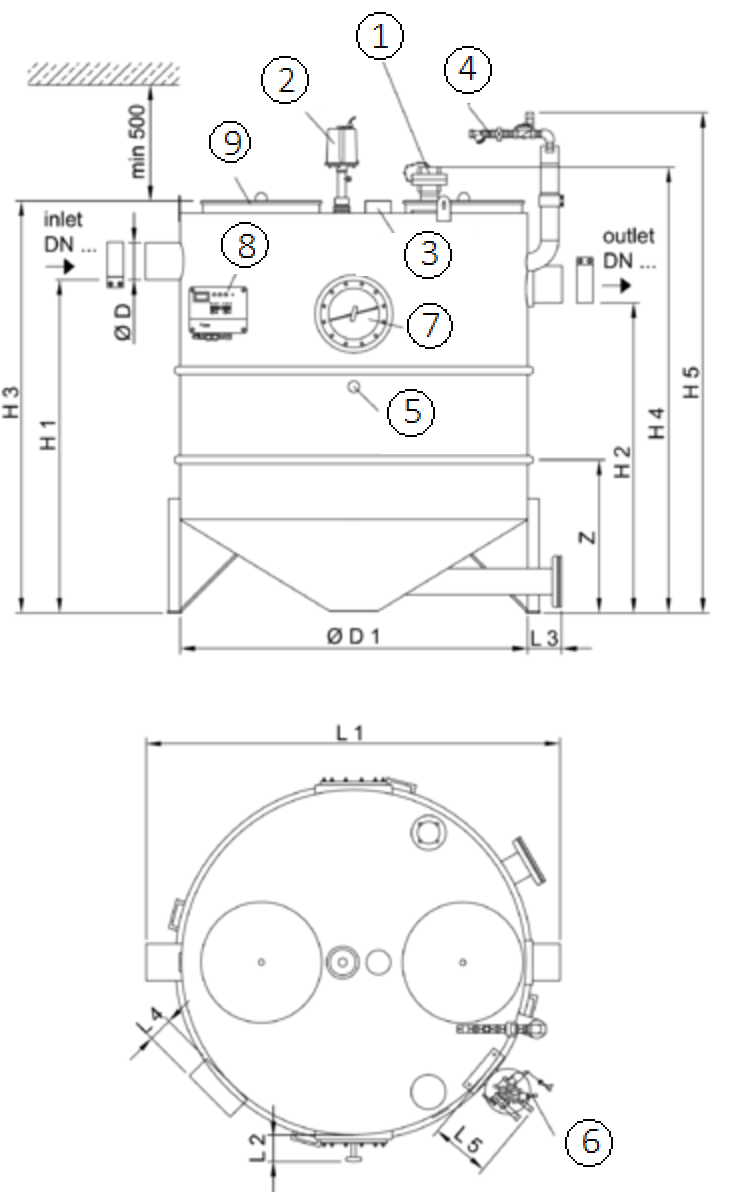

Dimensões 2
- H1 (mm):
- 1600
- H2 (mm):
- 1500
- H3 (mm):
- 1950
- H4 (mm):
- 2100
- H5 (mm):
- 2320
- L1 (mm):
- Ø1500
- L2 (mm):
- 1800
- B4 (mm):
- 1610
- D (mm):
- 160
Dimensões 3
- 11- Bomba de esvaziamento (Opcional):
- 1- Conexão para esvarziamento de residuos:
- 2- Sistema de limpeza de alta pressõ:
- 3- Saída de ventilação DN100:
- 4- Dispositivo de enchimento com válvula esférica e válvula de redução de pressão:
- 5- Abertura para ligação do aquecimento (Opcional):
- 6- Bomba pressão sistema de limpeza:
- 7- Visor de inspeção com raspador:
- 8- Caixa de controle :
- 9- Abertura para manutenção:
- 10- Válvula de corteI (Opcional):
