Descrição

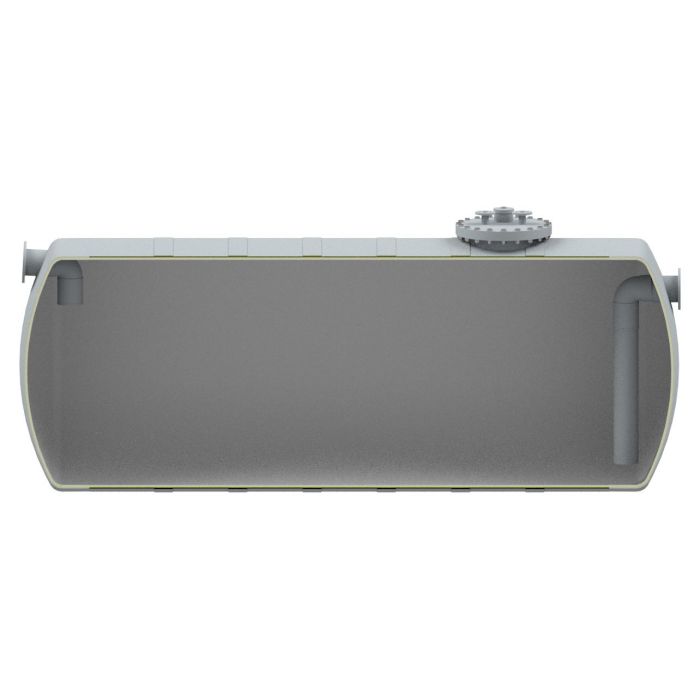

Depósito de armazenamento de óleo de transformador ACO TAD 50-VA30 para instalação acima do solo e fabricado em plástico com reforço de fibra de vidro (GRP) de parede dupla através de filament winding e de acordo com as normas UNE-EN 976-1:1997 e UNE-EN 62350-4. O depósito 0PA10167 foi especialmente concebido para recolher eventuais fugas do óleo dielétrico dos transformadores de potência, em caso de derrames acidentais. Formato horizontal com um volume total de 50000 litros e uma capacidade de retenção de óleo de 30000l. Com as dimensões 10740mm de comprimento, 2500mm de largura e 2788mm de altura. Com entrada conexão DN200, saída em DN50 e arejamento em 160. Com tampa 1xØ600 feita de GRP PN 10. Peso: 2350 Kg.
Código:0PA10167
Código:0PA10167
Características
- Depósito receptor de emergências de conceção horizontal fabricado em plástico com reforço de fibra de vidro (GRP)
- otado de uma barreira química interior fabricada com resina epóxi viniléster, adequada para a receção de óleos de transformador a altas temperaturas.
- O equipamento incorpora uma câmara de parede dupla que permite a deteção de possíveis fugas
- Temperatura de trabalho: 120ºC // Pico de temperatura do óleo: 150ºC // Depósito sempre cheio de água.
- A boca de visita tem diâmetro interno DN600 e inclui tampão roscado DN160 e 2 tubuladuras DN50.
Especificações técnicas
Dimensões 1
- Volumen total (l):
- 50000
- Peso (kg):
- 2350
- L (mm):
- 10740
- A (mm):
- 2500
- H (mm):
- 2788
- H1 (mm):
- 2220
- H2 (mm):
- 3268
- H3 (mm):
- 2020
- TD (mm):
- 450
- DN (mm):
- 200
- DN2 (mm):
- 50
Dimensões 2
- 1- Válvula de corte fechada:
- 2- Manómetro de 0 a 1 bar:
- 3- Torneira:
- 4- Derivação em forma de T:
- 5- Torneira:
- 6- Tubo de ligação ao detetor:
