Descrição

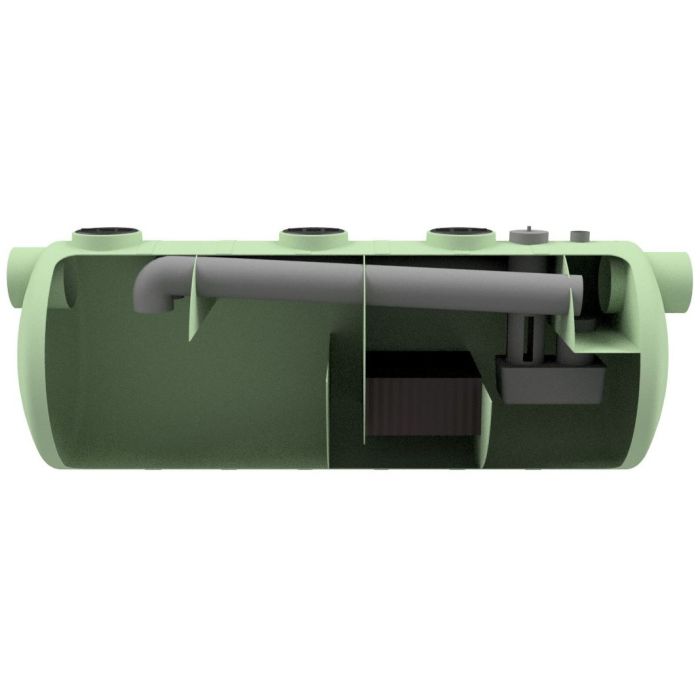

Separador de hidrocarbonetos ACO modelo OLEOLAM BYPASS G-H NS65-325 para instalação enterrada, de desenho vertical fabricado em plástico com reforço de fibra de vidro (GRP). Separador da Classe I (5 ppm) de acordo com a norma UNE EN 858, de tamanho nominal 65 l/s e com sistema de by-pass para um caudal máximo de 325 l/s, com decantador de lamas integrado de 6500 l, capacidade total de retenção de hidrocarbonetos de 8146 l e um volume total de 18000 l. O equipamento tem elementos de ligação de entrada e saída DN500 ondulado em PE. Inclui filtro coalescente extraível, deflector na entrada, e saída com bóia tarada a 0,90gr/cm³ para fecho automático em caso de excesso de hidrocarbonetos.. De 2517 mm de altura, 4960 mm de comprimento e 2350 mm de largura, tem 2 bocas de acesso de diâmetros para tampas (Ø567). Peso: 1025.
Características
- Separador de hidrocarbonetos Clase I (5 ppm) de acordo com a UNE EN 858.
- De concenção horizontal em plástico com reforço de fibra de vidro (GRP)
- Com filtro coalescente e sistema de fechamento automático com bóia ajustada em 0,90 gr/cm³
- Fácil instalação e manuseio
Especificações técnicas
Dimensões
- Grandeza Nominal (l/s):
- 65
- Caudal máximo By-pass (l/s):
- 325
- Capacidade do coletor de lamas (l):
- 6500
- Vol. Retenção de óleos (l):
- 8146
- Volume total (l):
- 18000
- Peso (kg):
- 1025
- DN (mm):
- 500
- DN2 (mm):
- 200
- H (mm):
- 2517
- H1 (mm):
- 1800
- H2 (mm):
- 1700
- H3 (mm):
- 2450
- L (mm):
- 4960
- A (mm):
- 2350
- TD (mm):
- 687
